城市园林绿化遥感调查报告

基于0.5米遥感影像的城市绿化遥感调查报告



《城市园林绿化遥感调查报告》



一、遥感调查工作内容


1.1、地理位置
1.2、调查目的
受业主委托,对城市园林绿化现状指标进行遥感调查。通过对主城区绿化遥感调查,查清城市绿化现状,得出城市绿化覆盖面积,计算出城市绿化覆盖率,为城市绿化规划与建设提供科学依据。

1.3、工作内容
(1)、建成区全部采用0.5米商业遥感卫星全色数据(分辨率0.5米)与多光谱数据 (分辨率2.0米)融合,参照地形图进行几何纠正后,制作城市遥感影像图。
(2)、应用遥感技术手段在县城建成区影像图上分类提取城市各类绿地信息, 并对照实地情况进行复核。
(3)、对县城各类绿地面积(公园绿地、防护绿地、广场用地、附属绿地、区 域绿地)进行分类统计,计算县城建成区的绿地率绿化覆盖率、县城人均公园绿地面积、公园绿化活动场地服务半径覆盖率、道路绿化达标情况等绿化指标
(4)、制作县城各类绿地的绿化现状分布图遥感影像专题图

1.4、工作步骤
(1)、应用ENVI和ARCGIS图像处理软件,对工作区的遥感图像数据进行数据融合、几何校正、色调匹配,完成建成区遥感影像图制作。
(2)、确定绿化调查工作区界线。
(3)、综合分析,卫星图像与城市绿化状况,建立城市绿化分类的影像解译标 志。
(4)、利用计算机提取城市绿化信息,编制城市绿化现状遥感解译图
(5)、将计算机提取的城市绿化像元数进行量算、统计面积。
(6)、编写城市绿化调查报告


二、遥感调查技术方法


2.1、遥感调查流程
遥感影像数据购买》遥感影像数据处理》绿化信息提取》各类绿化信息统计分析

2.2、图像处理和影像图制作
本次调查购买的遥感数据为0.5米分辨率商业卫星数据,影像拍摄时间为2021年。为充分发挥遥感卫星数据的几何分辨率优势和光谱优势,将其全色、 多光谱两种数据进行了几何校正和数据融合处理

2.2.1)、几何校正
遥感成像时,卫星姿态、地球自转等因素造成图像相对于地面目标发生 畸变。因此,几何校正的目的是实现同一区域、不同时相的遥感资料地理坐 标的统一,实现不同时相数据空间的一致。

2.2.2)、数据融合
为了突出0.5米卫星影像数据高空间分辨率的优势,数据在融合前需对局部图像 进行灰度的反差增强和纹理能量信息的增强处理,并通过细化来尽可能减少 图像噪音。融合方案采用近红外、蓝、绿、红与全色融合。

2.2.3)、图像色调调整
卫星成像时受局部光照条件、大气透明度等条件的影响,图像内色调不 一致,影响绿化信息提取和图面美观,使用ENVI图像处理软件,对图像进行 色调调整、反差调整、饱和度调整,使之达到最佳信息提取效果

2.2.4)、影像图制作
依据GB-T15968-1995《遥感影像平面图制作规范》,绘制了《城市遥感影像图》,使用高精度的数字图像输出设备输出图像,保证了输出图 像的几何精度和质量

三、绿化类型解译标志


为更好地提取绿化信息,解译过程中将影像图进行图层转换,由模拟真 彩色图像改变为假彩色图像,使图像上的各类绿化信息更突出,便于提取。

3.l、公园绿地
公园绿地多分布在各级公园、小游园和街道广场,面积较大,可供人们 休息游览。公园有较好的植被,植被类在影像上的颜色为绿色,草地为浅绿 色、乔木的颜色较深且多有阴影。公园的附属设施如道路、喷泉、小品建筑、 硬化广场等设施在图像上呈形状各异的浅色调,影像特征明显,与图像中的 植被类形成鲜明的对照。

公园绿地影像解译标志

公园绿地影像解译标志

3.2、单位和居住区附属绿地
单位和居住区附属绿地分布在工厂、机关、学校、医院、部队等单位和 居民居住区内的街心花园、居民小区建筑周围,分布广,面积大,且多分布 于两栋楼中间,以高大树木居多。建筑屋顶多表现为灰色至深灰的浅色调, 植被为绿色

单位和居住区附属绿地影像解译标志

单位和居住区附属绿地影像解译标志

3.3、道路附属绿地
道路绿地主要分布在道路红线范围内,人工草坪分布在道路两侧,图斑 形状规则,一般呈宽度相等的条带状。林地纹理特征呈粗糙的簇绒状,树木 越高大阴影越大,阴影呈暗一灰黑色,单株树木呈深一浅绿色云团状,街道 两侧成行的树木呈不规则条带状。

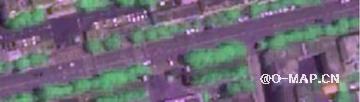

道路附属绿地影像解译标志

道路附属绿地影像解译标志

3.4、单株树木
单株树木主要分布在道路红线范围外的居民区内或村庄内的院落内,单 株树木呈深绿色云团状,多覆盖在屋顶之上。另有少量位于院内的小树。

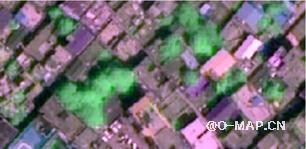

单株树木影像解译标志

单株树木影像解译标志

3.5、水体
由于水的吸收性,在可见光和近红外波段,水体多为黑色,与其他地物 呈现明显的区别。多分布在河流、人工湖、池塘内。

水体影像解译标志

水体影像解译标志

3.6、防护绿地
防护绿地多分布在国道、河流、水库附近,多呈条带状且多为高大的乔 木,颜色多为深绿色,可看到阴影。

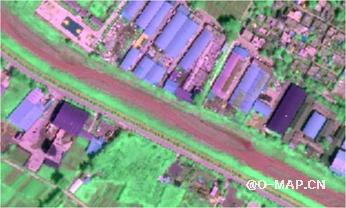

防护绿地影像解译标志

防护绿地影像解译标志

3.7、区域绿地
具有城乡生态环境及自然资源和文化资源保护、游憩健身、安全防护隔离、 物种保护、园林苗木生产等功能的绿地。

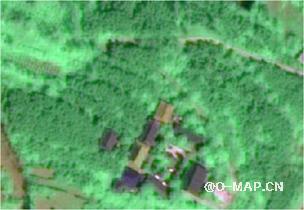

公园绿地影像解译标志

区域绿地影像解译标志
